ZMBX氣動三通切斷閥

所屬分類：切斷閥

浙江利沃夫自控閥門專業生產ZMBX氣動三通切斷閥，多年以來一直打造好的切斷閥品牌，生產出好的切斷閥，備受客戶的喜愛，歡迎來電咨詢:13738330777

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

氣動三通切斷閥采用頂部導向結構，配有多彈簧執行機構。它具有結構緊湊、重量輕、動作靈敏、S型流線型流體通道、壓降損失小、閥門容量大、拆裝方便等優點。

氣動三通切斷閥接收調節器發出的信號，切斷、開啟或改變介質的流動方向，以實現壓力、流量、溫度、液位等工藝參數的自動控制。廣泛應用于石油化工、冶金、電力、輕工、紡織等各工業領域制造過程的自動化和遠程控制系統。

氣動三通切斷閥產品特點

1、切斷閥采用多彈簧執行機構，與三柱調節機構相連，整體高度降低30％右。您可以減輕約30％重量。

2、閥體根據流體力學原理設計了截面均勻的低流阻流道，額定流量系數提高30％。

3、閥內件密封有兩種，緊密封和軟密封。緊密型采用表面硬化合金制成，軟密封型采用軟質材料制成，在關閉狀態下具有優良的密封性能。

4、平衡閥內件增加了切斷閥的允許壓差。

5、波紋管密封式將活動閥桿完全密封，阻斷了適度泄漏的可能性。

6、活塞式執行器，操作力和壓差大。

氣動三通切斷閥規格與技術參數

公稱通徑DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV	單座、雙座	5	7	11	20	30	48	75	120	190	300	480	760
額定流量系數KV	套筒			11	20	30	48	75	120	190	300	480	760
公稱壓力PN(MPa)		1.0 1.6 4.0 6.4
額定行程		8				12		20		25	40		50
很好面積(cm2)	ZMQ型	100				200		400			600		1000
很好面積(cm2)	ZSQ型	100			125			160			250
允許泄漏量	硬密封 1/h	一般：10-4 X 閥額定容量;嚴密型：單、雙座：1.2X10 -7，套筒 5X10 -6 X 閥額定容量
允許泄漏量	軟密封	VI級
允許壓差(MPa)	ZMQP(N)正作用	6.4	5.09	2.91	1.85	2.18	1.33	1.52	0.99	0.62	0.60	0.69	0.39
	ZMQP(N)反作用	6.4	6.4	3.88	2.47	2.91	1.77	2.03	1.32	0.83	0.80	0.92	0.52
	ZSQP(N)	6.4	6.1	3.5	2.3	3.0	1.9	1.9	1.5	0.93	0.84	0.65	0.47
	ZMSQ(M)	公稱壓力
信號壓力(Kpa)	ZMQ	0或250
信號壓力(Kpa)	ZSQ	0或400～600

切斷閥工作原理
電動緊急切斷閥工作原理
 氣動活塞式切斷閥工作原理
 氣動三通切斷閥的結構原理
 ZYHQ型氣動活塞式快速切斷閥
 氣動切斷閥工作原理
 氣動活塞式切斷閥原理
 緊急安全切斷閥工作原理
 切斷閥介紹
 氣動切斷閥分類

切斷閥特點
切斷閥特點及應用
 電動緊急切斷閥性能特點
氣動活塞快速切斷閥特點
氣動切斷閥性能特點
切斷閥節能特點
氣動活塞切斷閥結構特點
氣動活塞式切斷閥結構特點
氣動切斷閥結構特點
氣動O型切斷閥的特點
緊急切斷閥特點
氣動三通切斷閥特點
三通切斷閥特點
切斷閥結構
緊急切斷閥結構
快速切斷閥安全措施

切斷閥應用
切斷閥應用
 切斷調節閥在高溫介質下使用
 氣動切斷閥作用和用途
 切斷閥在加油站中的應用
 天然氣切斷閥選擇
 天然氣切斷閥應用優勢
 電動緊急切斷閥應用場合
 電動緊急切斷閥種類
 自動切斷閥應用
 緊急切斷閥是新型的管道工程的安全配套裝置
 緊急切斷閥應用于場合
 切斷閥應用場合
 緊急切斷閥在承壓罐車應用
 緊急切斷閥作用

切斷閥選擇要點
切斷閥閥型選擇
 氣動快速切斷閥價格
 ZSPC氣動活塞切斷閥選用
 氣動薄膜切斷閥選用
 氣動薄膜套筒切斷閥選用
 硬密封切斷閥和軟密封切斷閥如何選擇
 切斷閥在選擇結構形式選擇
 切斷閥選型技巧
 切斷閥密封材料選擇
 切斷閥的角行程閥和直行程閥切斷效果比較
 電動切斷閥和氣動切斷閥區別

切斷閥操作事項
切斷閥位置和尺寸
 電動緊急切斷閥安裝注意事項
氣動活塞式切斷閥安裝
 高溫介質的切斷調節閥溫度影響解決方法
 緊急切斷閥保養注意事項
氣動緊急切斷閥使用注意事項
緊急切斷閥要求嚴格保障安全
 切斷閥保養工作
 緊急切斷閥安裝注意事項
切斷閥磨損的原因分析
 緊急切斷閥故障分析
 緊急切斷閥的正確使用方法

上一條：電動緊急切斷閥

下一條：ZMBQ氣動薄膜切斷閥

氣動調節閥|電動調節閥|自力式壓力調節閥|切斷閥

利沃夫調節閥廠家是一家在自控閥門等領域有著多年生產和服務經驗的專業廠家，提供各種氣動調節閥, 電動調節閥, 自力式壓力調節閥, 切斷閥等自控閥門，產品廣泛應用于行業控制系統、石油、化工、電力、水處理、礦用等領域。

氣動調節閥相關產品

電動調節閥相關產品

自力式壓力調節閥相關產品

切斷閥相關產品

相關產品

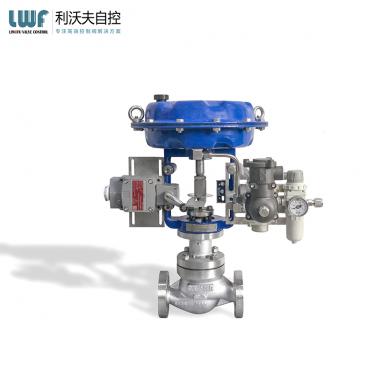

ZSPC三通切斷閥
