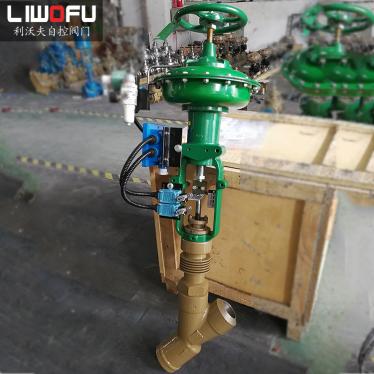

ZMQSY氣動Y形疏水閥

所屬分類：切斷閥

ZMQSY氣動Y形疏水閥是針對火力發電廠設備排水而專門開發制造的新一代蒸汽疏水閥。氣動Y形疏水閥由閥蓋和填料函組成，便于快速拆卸和現場維護。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

ZMQSY氣動Y形疏水閥是針對火力發電廠設備排水而專門開發制造的新一代蒸汽疏水閥。本產品接近線性流設計，減少流阻，二次節流原理和沖刷。并延長壽命。閥芯和閥座采用硬質合金制成，內泄漏為VI級以下。可拆式腔體密封設計，防止外漏，維護方便。也可用于易燃易爆的場合。設備的信號關閉或打開閥門以滿足控制參數對控制系統或調諧的使用要求。因此被廣泛應用于火力發電廠等行業的遠程控制。

ZMQSY氣動Y形疏水閥結構特點：

ZMQSY氣動Y形疏水閥由閥蓋和填料函組成，便于快速拆卸和現場維護。傾斜閥桿的結構和Du特的流道形狀設計使介質更接近直線。該閥門有自己的Cv值，因此壓降比其他類型的閥門低。閥體采用特殊加工的硬質合金密封面（整個密封面硬化），使結構更加緊湊。錐形密封面設計，軸向力小，密封可靠，壽命長。

ZMQSY氣動Y形疏水閥采用閥體空腔導向的閥門裂紋。有兩個導向環。閥門裂紋的頂部和底部同時被引導，整個過程中閥體的腔體。這消除了各種不當力，例如堵塞、表面劃痕、閥桿彎曲和閥盤振動。閥瓣底部的導向環可以讓90?流體幾乎筆直通過，很好消除側面碰撞帶來的所有不利影響。這些特點使該閥門非常適用于發電廠蒸汽的快速“排水”和“排水”系統。

ZMQSY氣動Y形疏水閥零件材料

零件名稱	材料
閥體	25+Slite21	12Cr1MoV+Slite21	0Cr17Ni12Mo2+Slite21
閥瓣	25+Slite21	12Cr1MoV+Slite21	Slite21
閥桿	1Cr13	25Cr2Mo1V	0Cr17Ni4Cu4Nb
填料箱	25	12Cr1MoV	0Cr17Ni12Mo2
壓板	1Cr13	1Cr13	0Cr17Ni12Mo2
填料	夾不銹鋼絲編織柔性石墨	夾不銹鋼絲編織柔性石墨	夾不銹鋼絲編織柔性石墨
填料墊	1Cr13	1Cr13	0Cr17Ni12Mo2
密封墊	夾316絲高目柔性石墨	夾316絲高目柔性石墨	夾316絲高目柔性石墨

ZMQSY氣動Y形疏水閥尺寸及重量

公稱通徑	300、600、900、 1690LB（相當于P55 100）						2680LB（相當于P55 170）
公稱通徑	L	L1	D	W	H	G(kg)	L	L1	D	W	H	G(kg)
1/2〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
3/4〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
1〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
1-1/4〃	170	122	81	363	554	46.8	170	122	81	216	469	46.8
1-1/2〃	170	122	81	363	554	46.8	170	122	81	216	469	46.8
2〃	208	155	92	363	600	85	272	180	102	363	622	85
2-1/2〃	272	180	102	406	648	85	325	224	122	406	658	85
3〃	272	180	102	406	648	85	325	224	122	406	658	85
4〃	325	224	122	406	658	102	325	224	122	406	658	112
