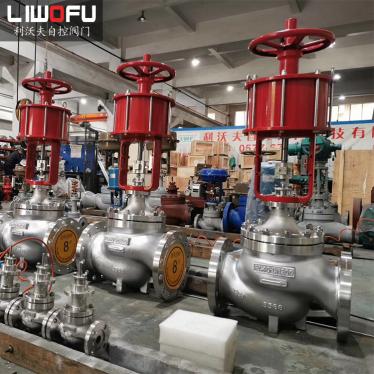

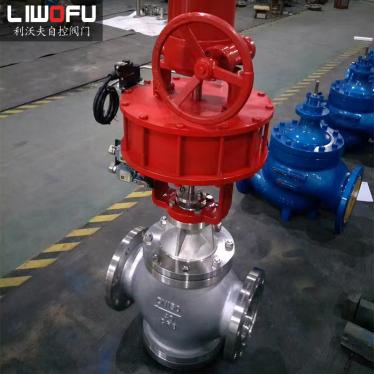

氣動活塞式切斷閥

所屬分類：切斷閥

氣動活塞式切斷閥由氣動活塞執行機構和直行程調節機構組成，中心在支架側面。氣動活塞式切斷閥根據調節機構的形狀可分為直通式單座切斷閥（ZSQP型）和直通套筒切斷閥（ZSQM型）三種。)，以及一個二位三通切斷閥（ZSQN型）。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

氣動活塞執行器有兩種類型：單作用（彈簧復位）和雙作用（雙進氣）。采用單作用執行機構，整機的運行方式可分為氣閉（水平管路連接）和氣開（水平管路斷開）。

氣動活塞式切斷閥有硬密封和軟密封兩種密封類型，適用于各種溫度和壓力。氣動活塞式切斷閥采用平衡閥芯，可增大截止壓差。二位三通切斷閥采用四通閥體，帶有三個流路口，特別適用于2個流路之間的切換。

氣動活塞式切斷閥主要技術參數

氣動活塞式切斷閥閥體

閥體形式	直通鑄造閥體
公稱通徑	DN20～100mm
公稱壓力	PN1.6、2.5、4.0、6.4 MPa(國標)；ANSI 150、300LB(美標) ；JIS 10、20、30K(日標)
法蘭標準	GB、JB、ANSI、JIS、HG等
連接形式	法蘭式 (RF、FF)
閥蓋形式	(常溫型) 標準型
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨

氣動活塞式切斷閥主要性能指標

公稱通徑 mm		20	25	32	40	50	65	80	100
額定流量系數Kv		7	11	20	30	48	75	120	190
額定行程 mm		8			12		20		25
氣缸直徑 mm		75			100		150
允許泄露量	硬密封	單座、雙座：1.2X10 -7 X 閥額定容量；套筒： 5X10 -6 X 閥額定容量
	軟密封	VI 級
允許壓差MPa		≤公稱壓力
信號壓力KPa		0 或 400 ～ 600

氣動活塞式切斷閥主要性能規范

試驗壓力(MPa)	公稱壓力(MPa)					壓力級			JIS(K)
試驗壓力(MPa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
氣密試驗	0.5～0.7MPa

切斷閥工作原理
電動緊急切斷閥工作原理
 氣動活塞式切斷閥工作原理
 氣動三通切斷閥的結構原理
 ZYHQ型氣動活塞式快速切斷閥
 氣動切斷閥工作原理
 氣動活塞式切斷閥原理
 緊急安全切斷閥工作原理
 切斷閥介紹
 氣動切斷閥分類

切斷閥特點
切斷閥特點及應用
 電動緊急切斷閥性能特點
氣動活塞快速切斷閥特點
氣動切斷閥性能特點
切斷閥節能特點
氣動活塞切斷閥結構特點
氣動活塞式切斷閥結構特點
氣動切斷閥結構特點
氣動O型切斷閥的特點
緊急切斷閥特點
氣動三通切斷閥特點
三通切斷閥特點
切斷閥結構
緊急切斷閥結構
快速切斷閥安全措施

切斷閥應用
切斷閥應用
 切斷調節閥在高溫介質下使用
 氣動切斷閥作用和用途
 切斷閥在加油站中的應用
 天然氣切斷閥選擇
 天然氣切斷閥應用優勢
 電動緊急切斷閥應用場合
 電動緊急切斷閥種類
 自動切斷閥應用
 緊急切斷閥是新型的管道工程的安全配套裝置
 緊急切斷閥應用于場合
 切斷閥應用場合
 緊急切斷閥在承壓罐車應用
 緊急切斷閥作用

切斷閥選擇要點
切斷閥閥型選擇
 氣動快速切斷閥價格
 ZSPC氣動活塞切斷閥選用
 氣動薄膜切斷閥選用
 氣動薄膜套筒切斷閥選用
 硬密封切斷閥和軟密封切斷閥如何選擇
 切斷閥在選擇結構形式選擇
 切斷閥選型技巧
 切斷閥密封材料選擇
 切斷閥的角行程閥和直行程閥切斷效果比較
 電動切斷閥和氣動切斷閥區別

切斷閥操作事項
切斷閥位置和尺寸
 電動緊急切斷閥安裝注意事項
氣動活塞式切斷閥安裝
 高溫介質的切斷調節閥溫度影響解決方法
 緊急切斷閥保養注意事項
氣動緊急切斷閥使用注意事項
緊急切斷閥要求嚴格保障安全
 切斷閥保養工作
 緊急切斷閥安裝注意事項
切斷閥磨損的原因分析
 緊急切斷閥故障分析
 緊急切斷閥的正確使用方法

上一條：ZMQSY氣動Y形疏水閥

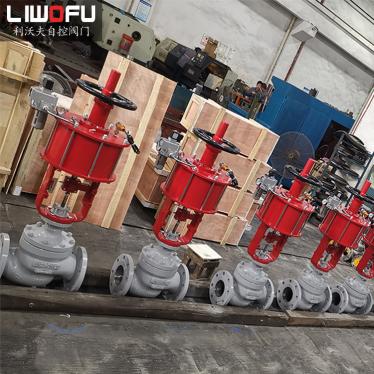

下一條：ZSPQ氣動帶手動活塞式切斷閥
