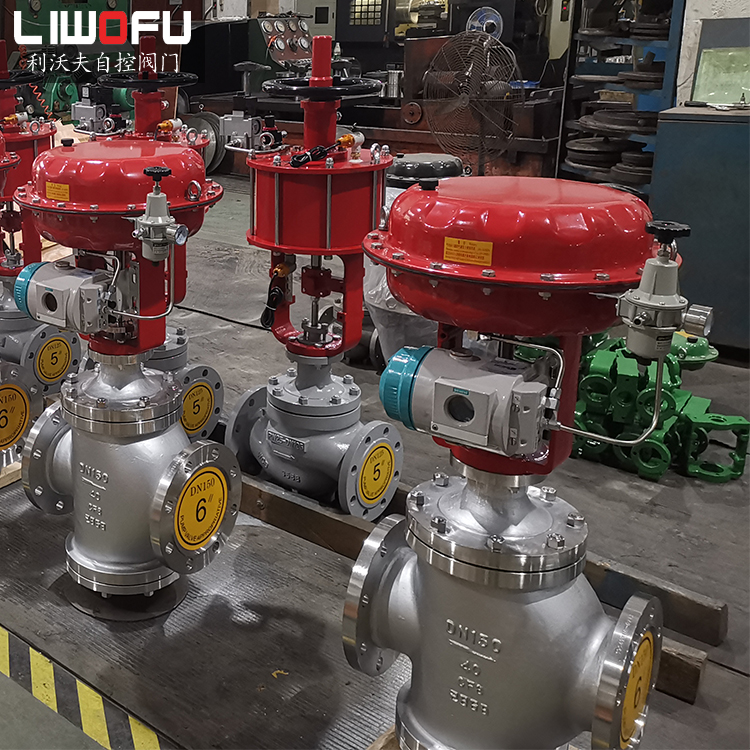

氣動薄膜式調節閥

氣動薄膜式調節閥是一種壓力平衡型調節閥，采用籠式套筒導向，單座密封結構，配用多彈簧執行機構，流道呈流線型，選用進口MA43系列平衡密封環。整體具有工作平穩，允許壓差大、流量特性Jing確、噪音低特點。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

氣動薄膜式調節閥除波紋管密封型外，還有標準型、散熱型、低溫型、調節切斷型等多種形式。對于氣動薄膜式調節閥zui大允許壓差為1.0MPa。當溫度超出-150~+250度范圍時請選用ZXM系列氣動套筒調節閥。

氣動薄膜式調節閥主要零部件材料

閥體、閥蓋：ZG230~450ZG1Cr18Ni9

閥芯、閥座：1Cr18Ni91Cr18Ni9+PTFE1Cr18Ni9+司鈦萊合金堆焊

平衡密封環：1.4310+D31

填料：PTFE、柔性石墨

波紋管：0Cr1818Ni9

膜蓋：A3

波紋膜片：夾增強尼龍織物丁腈橡膠

彈篋：6OSi2Mn

閥桿、推桿：1Cr1818Ni9、2Cr13

氣動薄膜式調節閥外形尺寸及重量

公稱通徑DN	A	H	PN16/40		PN64/100
公稱通徑DN	A	H	L	重量KG	L	重量KG
20	280	338	150	21	230	24
25	280	338	160	22	230	25
32	308	402	180	24	260	30
40	308	402	200	32	260	42
50	308	405	230	38	300	52
65	395	627	290	62	340	78
80	395	628	310	67	380	82
100	395	635	350	83	430	102
125	500	698	400	132	500	170
150	500	708	480	160	550	190
200	500	728	600	245	650	285

氣動調節閥工作原理
氣動調節閥工作原理
 氣動蒸汽調節閥工作原理
